檢驗環境:
1、檢驗環境:溫度:25+/-3℃,濕度：40-70%RH
2．在距40W日光燈(或等效光源)1m之內,被檢產品距檢驗員30cm之處進行外觀判定

抽樣水準
QA抽樣標準：執行GB/T2828.1-2003 II級正常檢驗一次抽樣方案
AQL值：CR:0 MAJ: 0.25 MIN:0.65

檢驗設備
塞尺、放大鏡、BOM清單、貼片位置圖

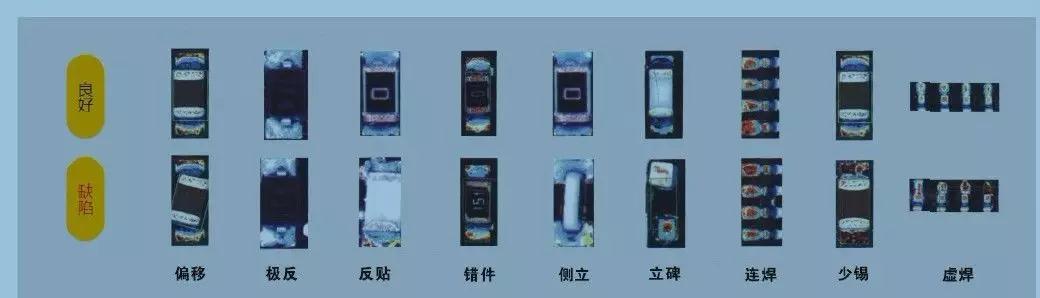

SMT外觀檢驗標準

檢驗項目:

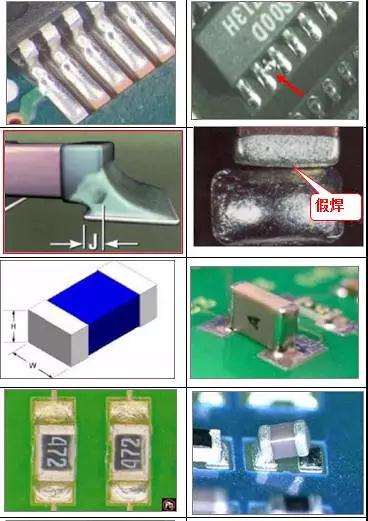

1,錫珠：●焊錫球違反最小電氣間隙?！窈稿a球未固定在免清除的殘?jiān)鼉?nèi)或覆蓋在保形涂覆下?！窈稿a球的直徑≤0.13mm可允收，反之，拒收。

2,假焊：●元件可焊端與PAD間的重疊部分（J）清楚可見。（允收)●元件末端與PAD間的重疊部分不足（拒收）

3,側立：●寬度（W）對高度（H）的比例不超過二比一（允收）●寬度（W）對高度（H）的比例超過二比一（見左圖）?！裨珊付伺cPAD表面未完全潤濕?！裨笥?206類。（拒收)

4,立碑：●片式元件末端翹起（立碑）（拒收)

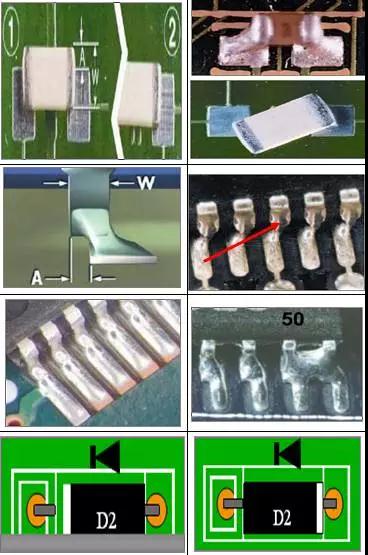

5,扁平、L形和翼形引腳偏移：●最大側面偏移（A）不大于引腳寬度（W）的50%或0.5mm（0.02英寸）（允收)●最大側面偏移（A）大于引腳寬度（W）的50%或0.5mm（0.02英寸）（拒收)

6,圓柱體端帽可焊端側面偏移：●側面偏移（A）≤元件直徑寬度（W）或PAD寬度（P）的25%（允收)●側面偏移（A）大于元件直徑寬度（W）或PAD寬度（P）的25%（拒收)

7,片式元件-矩形或 方形可焊端元件側面偏移:●側面偏移（A）≤元件可焊端寬度（W）的50%或PAD寬度（P）的50%。（允收) ●側面偏移（A）大于元件可焊端寬度（W）的50%或PAD寬度（P）的50%（拒收)

8,J形引腳側面偏移:●側面偏移（A）小于或等于引腳寬度（W）的50%。（允收) ●側面偏移（A）超過引腳寬度（W）的50%（拒收)
連錫：●元件引腳與PAD焊接整齊，無偏移短路的現象。（允收) ●焊錫連接不應該連接的導線。（拒收)●焊錫在毗鄰的不同導線或元件間形成橋接（拒收)

PCBA外觀檢驗標準

9,反向： ●元件上的極性點（白色絲?。┡cPCB二極管絲印方向一致 （允收) ●元件上極性點（白色絲?。┡cPCB上二極管的絲印不一致 。（拒收)

10,錫量過多：●最大高度焊點（E）可以超出PAD或延伸至可焊端的端帽金屬鍍層頂部，但不可延伸至元件體（允收) ●焊錫已延伸至元件體頂部。（拒收)

11,反白：●有暴露存積電氣材質的片式元件將材質面朝離印制面貼裝●Chip零件每Pcs板只允許一個≤0402的元件反白。（允收) ●有暴露存積電氣材質的,片式元件將材質面朝向印制面貼裝（拒收)●Chip零件每Pcs板不允許兩個或兩個以上≤0402的元件反白。

12,空焊：●元件引腳與PAD之間焊接點良濕潤飽滿，元件引腳無翹起 （允收) ●元件引腳排列不整齊（共面），妨礙可接受焊接的形成。（拒收)

13,冷焊：●回流過程錫膏完全延伸，焊接點上的錫完全濕潤且表面光澤。（允收)●焊錫球上的焊錫膏回流不完全，●錫的外觀呈現暗色及不規則，錫膏有未完全熔解的錫粉。（拒收)

14,少件：●BOM清單要求某個貼片位號需要貼裝元件卻未貼裝元件 （拒收) 多件：●BOM清單要求某個貼片位號不需要貼裝元件卻已貼裝元件；●在不該有的地方，出現多余的零件。（拒收)

15,損件：●任何邊緣剝落小于元件寬度（W）或元件厚度（T）的25%●末端頂部金屬鍍層缺失最大為50%（各末端） （允收) ●任何暴露點擊的裂縫或缺口；●玻璃元件體上的裂縫、刻痕或任何損傷?！袢魏坞娮璨馁|(zhì)的缺口。●任何裂縫或壓痕。（拒收)

16,起泡、分層：●起泡和分層的區域不超出鍍通孔間或內部導線間距的25%。（允收） ●起泡和分層的區域超出鍍通孔間或內部導線間距的25%。 ●起泡和分層的區域減少導電圖形間距至違反最小電氣間隙。（拒收）
不良焊點的缺陷原因分析及改善措施

標準焊點的要求：
1、可靠的電氣連接
2、足夠的機械強度
3、光潔整齊的外觀

電子元件焊點不良術語

（1）不良術語
短 路： 不在同一條線路的兩個或以上的點相連并處于導通狀態。
起皮 ：線路銅箔因過分受熱或外力作用而脫離線路底板。
少錫：焊盤不完全，或焊點不呈波峰狀飽滿。
假焊：焊錫表面看是波峰狀飽滿，顯光澤，但實質上并未與線路銅箔相熔化或未完全熔化在線路銅箔上。
脫焊：元件腳脫離焊點。
虛焊：焊錫在引線部與元件脫離。
角焊：因過分加熱使助焊劑丟失多引起焊錫拉尖現象。
拉尖：因助焊劑丟失而使焊點不圓滑，顯得無光澤。
元件腳長：元件腳露出板底的長度超過1.5-2.0mm。
盲點：元件腳未插出板面。

（2）不良現象形成原因，顯現和改善措施
1、加熱時間問題
（1）加熱時間不足：會使焊料不能充分浸潤焊件而形成松香夾渣而虛焊。 （2）加熱時間過長（過量加熱），除有可能造成元器件損壞以外，還有如下危害和外部特征。
A、焊點外觀變差。如果焊錫已經浸潤焊件以后還繼續進行過量的加熱，將使助焊劑全部揮發完，造成熔態焊錫過熱。當烙鐵離開時容易拉出錫尖，同時焊點表面發白，出現粗糙顆粒，失去光澤。
B、高溫造成所加松香助焊劑的分解碳化。松香一般在210度開始分解，不僅失去助焊劑的作用，而且造成焊點夾渣而形成缺陷。如果在焊接中發現松香發黑，肯定是加熱時間過長所致。
C、過量的受熱會破壞印制板上銅箔的粘合層，導致銅箔焊盤的剝落。因此，在適當?shù)募訜釙r(shí)間里，準確掌握加熱火候是優質焊接的關鍵。

（3）不良焊點成因及隱患
1、松香殘留：形成助焊劑的薄膜。
隱患：造成電氣上的接觸不良。
原因分析：烙鐵功率不足焊接時間短引線或端子不干凈。
2、虛焊：表面粗糙，沒有光澤。
隱患：減少了焊點的機械強度，降低產品壽命。
原因分析：焊錫固化前,用其他東西接觸過焊點加熱過度重復焊接次數過多
3、裂焊：焊點松動，焊點有縫隙,牽引線時焊點隨之活動。
隱患：造成電氣上的接觸不良。
原因分析：焊錫固化前，用其他東西接觸過焊點加熱過量或不足引線或端子不干凈。
4、多錫：焊錫量太多，流出焊點之外，包裹成球狀，潤濕角大于90度以上。 隱患：影響焊點外觀，可能存在質量隱患，如焊點內部可能有空洞。
原因分析：焊錫的量過多加熱的時間過長。
5、拉尖：焊點表面出現牛角一樣的突出。
隱患：容易造成線路短路現象。
原因分析：烙鐵的撤離方法不當加熱時間過長。
6、少錫：焊錫的量過少，潤濕角小于15度以下。
隱患：降低了焊點的機械強度。
原因分析：引線或端子不干凈，預掛的焊錫不足，焊接時間過短。
7、引線處理不當：焊點粗糙,燒焦,引線陷入,芯線露出過多。
隱患：電氣上接觸不良，容易造成短路。
原因分析：灰塵或碎屑積累造成絕緣不良該處被加熱時間過長，引線捆扎不良。
8、接線端子絕緣部分燒焦：焊接金屬過熱，引起絕緣部分燒焦。
隱患：容易造成短路的隱患。
原因分析：加熱時間過長焊錫及助焊劑的飛散。

（4）不良焊點的對策
1、拉尖
成因：加熱時間過長，助焊劑使用量過少，拖錫角度不正確。
對策：焊接時間控制在3秒左右，提高助焊劑的使用量，拖錫角度為45度。
2、空洞、針孔
成因：元件引線沒預掛錫,使引線周圍形成空洞，PCB板受潮
對策：適當延長焊接的時間，對引腳氧化的進行加錫預涂敷處理，對受潮PCB進行烘板。
3、多錫
成因 ：溫度過高，焊錫使用量多，焊錫角度未掌握好。
對策：使用合適的烙鐵，對烙鐵的溫度進行管理，適當減少焊錫的使用量，角度為45度。
4、冷焊
成因：焊接后,焊錫未冷卻固化前被晃動或震動，使焊錫下垂或產生應力紋
對策：待焊點完全冷卻后，再將PCB板流入下一工位。
5、潤濕不良
成因：焊盤或引腳氧化，焊接時間過短，拖錫速度過快。
對策：對氧化的焊盤或引腳進行加錫預涂敷處理，適當減慢焊接的速度，焊接時間控制在3秒。
6、連焊
成因：因焊錫流動性差,使其它線路短路。
對策：焊接時使用適當?shù)闹竸?，焊接時間控制在3秒左右，適當提高焊接溫度。

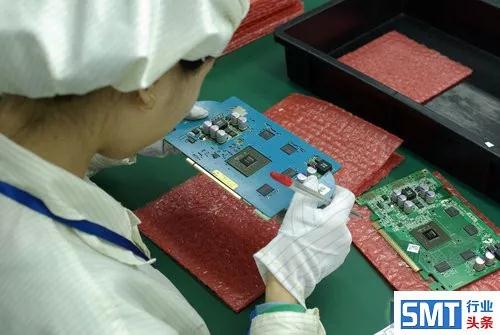

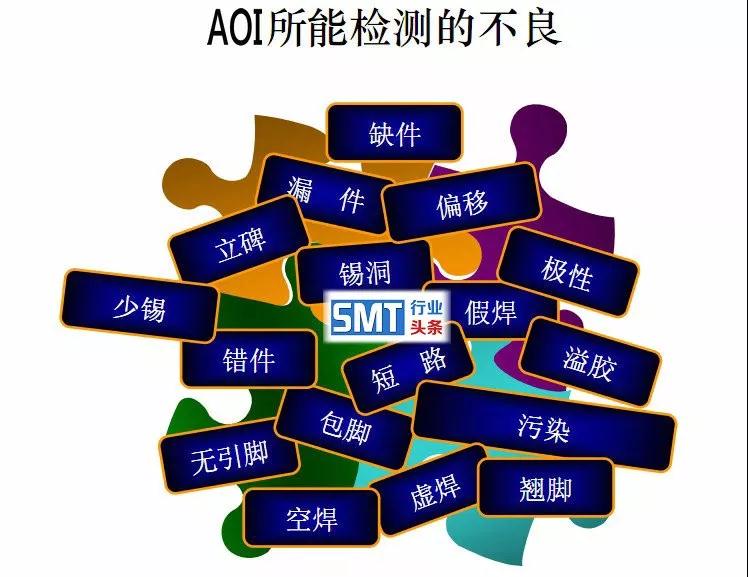

近年來，AOI自動光學檢測儀已成為了表面貼裝設備中增長最快的設備。AOI 檢測設備最適合于測量簡單、結構化和重復性的場景。設備的感應器最擅長于以下各種任務，如同步重復性和多點檢測、以及不間斷數據分析和持續視覺反饋。隨著我國人工成本逐年增長，一條SMT 生產線配備3-10 個人采用目視檢測產品的人海戰術勢必會增加生產線的運營成本，未來電子制造企業出于對產品品質和成本控制的需求，將加速AOI 檢測設備替代人工的進程。

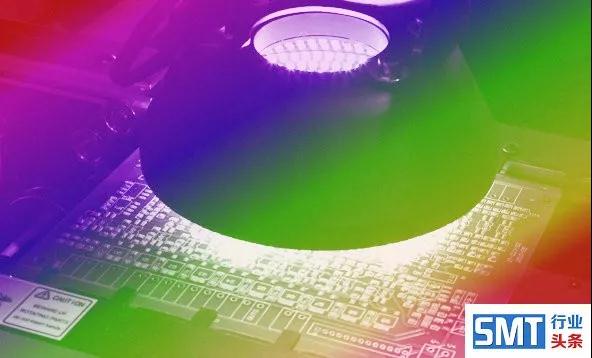

眾所周知，隨著電子信息行業不斷發展，PCB產品也向超薄性、小元件、高密度、細間距方向快速發展；單位PCB上元器件組裝密度越來越高，線寬、間距、焊盤越來越細小、已到微米級，復合層數越來越多，客戶端的品質要求也在不斷的提高；chip類元件已經達到03015的大小，對檢測的精度要求越來越高。傳統的人工目測（MVI）檢測產品的速度和質量已經滿足不了工業化的要求，在這樣的一個環境下，便相繼出現了各式各樣的機器檢測設備，像ICT(In Circuit Test), FT(Function Test), AOI(Auto Optical Inspection),  AXI(Auto X-ray Inspection)等等，這些設備各自有著不同的特點，ICT（間距越來越密，ICT也越來越難以下針，對ICT的挑戰也越來越大），F(xiàn)T是基于電信號的，AOI和AXI都是光學的檢測設備，不同的是AXI是利用X-ray進行檢測的， 而AOI是利用可見光(像LED燈)進行檢測。
